氣動偏心半球閥 概述

氣動偏心半球閥屬于角行程氣動閥，利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關，廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

氣動偏心半球閥 特點

（1）流體阻力小，全通徑的氣動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力兼可應用。
（8）由于氣動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

氣動偏心半球閥 主要技術參數及性能

氣動偏心半球閥 執行器技術參數

氣動偏心半球閥 主要零件材料

氣動偏心半球閥 主要設計標準

氣動偏心半球閥 主要外型圖

氣動偏心半球閥 (法蘭式)	氣動偏心半球閥 (對夾式)

氣動偏心半球閥 主要外形連接尺寸

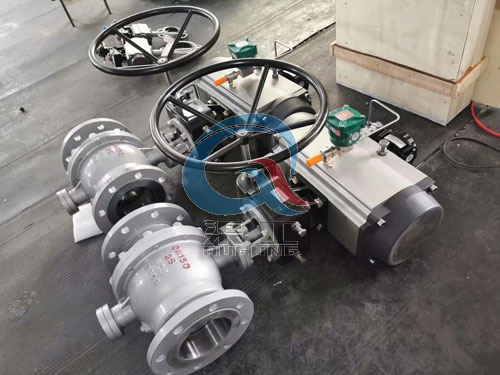

氣動偏心半球閥 實物圖
